Возможности современного остекления: экономия энергии, безопасность, комфорт, архитектурная выразительность
Современная архитектура характеризуется широким применением стекла, сочетанием стекла с различными материалами: бетоном, металлом, деревом, пластиком. Стеклянные элементы могут быть плоскими или изогнутыми, располагаться вертикально, наклонно, горизонтально. При этом используются бесцветные или окрашенные в различные цвета стекла. Для придания различных свойств остеклению могут использоваться стекла с покрытиями различного назначения (низкоэмиссионными, зеркальными, солнцеотражающими, декоративными, самоочищающимися, токопроводящими и т.д.), упрочненные стекла (закаленные, химически упрочненные), многослойные стекла (ударостойкие, пулестойкие, огнестойкие, взрывобезопасные, звукоизолирующие и т.д.), стеклопакеты, содержащие перечисленные виды стекол.

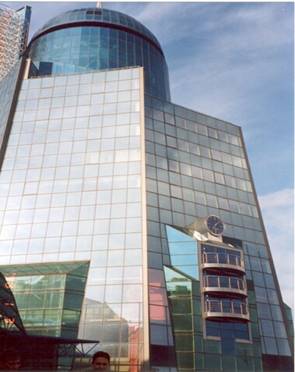

Новый вокзал в Самаре
Таким образом, стекло из прозрачного материала для заполнения оконных проемов становится конструкционным материалом, формирующим внешний вид и технические характеристики зданий и сооружений. Новые возможности изделий из стекла и новые области их применения требуют, соответственно, и новых подходов к проектированию остекления. Необходимо комплексное изучение всех эксплуатационных (климатических, строительных, бытовых и т.д.) факторов, действующих на остекление, и выбор таких конструкций остекления, которые оптимальным образом могут обеспечить выполнение всех требований, предъявляемых к нему.
В случае успешного выполнения этого предварительного анализа и профессионального проектирования остекления получаются лучшие образцы современной архитектуры - красивые, комфортные, безопасные здания и сооружения. Если этот этап выполнен некачественно, то остекление не выполняет свои функции и может разрушиться.
Современное офисное здание

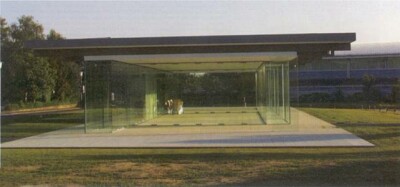

Стеклянный павильон - все несущие конструкции из стекла
Важно отметить, что стекло может использоваться не только, как прозрачная вставка в строительные конструкции, но и само обеспечивать механическую прочность их, как это показано на фотографии стеклянного павильона, где все вертикальные элементы стеклянные.
Основой современного остекления является стеклопакет, представляющий собой пространственную конструкцию, показанную на рисунке. Применение в стеклопакете различного числа камер, разных видов стекол, дистанционных рамок, заполнения камер стеклопакета различными газами можно обеспечить соответствие стеклопакета самым разным требованиям. Некоторые, используемые в стеклопакетах виды стекла приведены в таблице.

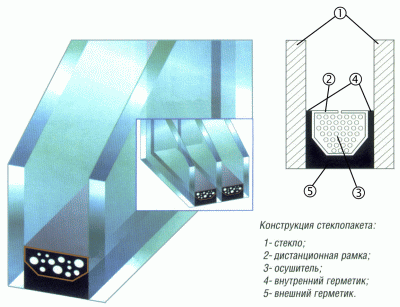

Стеклопакет
Используемое стекло |
Обозначение НД на применяемое стекло |
Обозначение стекла (марки) |
Листовое |
ГОСТ 111 |
М1, М2, М7 |
Узорчатое |
ГОСТ 5533 |
Уз |
Армированное |
ГОСТ 7481 |
Ар |
Армированное полированное |
НД |
Арп |
Многослойное: |
|
|
ударостойкое |
ГОСТ Р 51136 |
А1, А2, А3 |
устойчивое к пробиванию |
ГОСТ Р 51136 |
Б1, Б2, Б3 |
пулестойкое |
ГОСТ Р 51136 |
В1, В2, В3а, В3, В4, В5а, В5, В6 |
безопасное для строительства |
ГОСТ Р 51136 |
СМ1, СМ2, СМ3, СТ1, СТ2, СТ3 |
Окрашенное в массе |
НД |
Тс |
Упрочненное: |
|
|
химически упрочненное |
НД |
Ху |
закаленное |
НД |
З |
Солнцезащитное |
НД |
С |
Энергосберегающее: |
|
|
с твердым покрытием |
НД |
К |
с мягким покрытием |
НД |
И |
Каждый из применяемых видов стекла позволяет придать стеклопакету необходимые свойства. Например, использование в стеклопакетах огнестойких стекол позволяет обеспечить безопасность людей и материальных ценностей в случае пожара. Применение различных видов многослойных стекол позволяет повысить механическую прочность конструкций, обеспечить безопасность людей в случае выстрелов, взрывов, пожаров и взлома остекления. Кроме того, многослойное стекло обеспечивает безопасность людей в случае его разрушения, поскольку осколки стекла не разлетаются, а удерживаются на месте. Возможно применение многослойных стекол для улучшения звукоизоляции остекления.

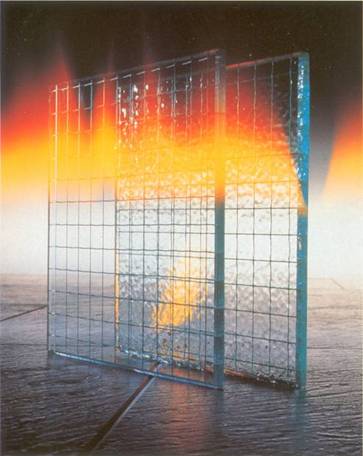

Огнестойкие армированные стекла
Для организации энергоэффективного остекления необходимо решить сложную и противоречивую задачу: одновременно свести к минимуму расходы на отопление, расходы на кондиционирование воздуха и расходы на освещение. При этом не надо забывать:
- Санитарно-гигиенические нормы - обеспечение нормальной температуры и естественной освещенности в помещении;
- Катастрофические ситуации - отключения отопления и электроэнергии;
- Террористические акты - безопасность людей и материальных ценностей.

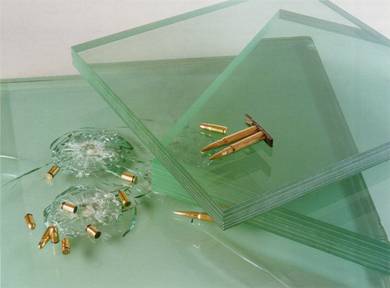

Пулестойкое стекло - защита от автомата Калашникова
Таким образом, надо проектировать остекление так, чтобы оно удовлетворяло всем требованиям нормативных документов и потребителей. Изменение потерь энергии в зависимости от типа остекления приведено в таблице. Как видно из этой таблицы, применение современного остекления позволяет существенно снизить затраты энергии независимо от стороны света, на которую выходят окна.
Размещение |
Ориентация |
Потери энергии, КВт*ч |
Сокращение потерь,% |
Москва ст. окна |
Юг |
160,50 |
|
Москва |
Север |
275,70 |
|
Москва |
Запад/Восток |
230,70 |
|
Москва 4М-4К |
Юг |
36,42 |
77% |
Москва |
Север |
153,16 |
44% |
Москва |
Запад/Восток |
107,56 |
53% |
Москва 4М-4И |
Юг |
53,03 |
67% |
Москва |
Север |
131,37 |
52% |
Москва |
Запад/Восток |
100,77 |
56% |
Москва SSCC4-F4-K4 |
Юг |
34,29 |
79% |
Москва |
Север |
100,33 |
64% |
Москва |
Запад/Восток |
74,53 |
68% |
Экономический эффект применения стеклопакетного остекления приведен в таблице.
Тип остекления |
Ориентация |
Срок окупаемости, лет |
Минимальный срок службы стеклопакета, лет |
Экономический эффект применения, $/м2 |
Стеклопакет 4М-4К |
Юг |
4,0 |
20 |
41,65 |
Стеклопакет 4М-4К |
Север |
4,1 |
20 |
41,00 |
Стеклопакет 4М-4К |
Запад/Восток |
4,0 |
20 |
41,25 |
Стеклопакет 4М-4И |
Юг |
5,5 |
20 |
32,67 |
Стеклопакет 4М-4И |
Север |
4,1 |
20 |
48,15 |
Стеклопакет 4М-4И |
Запад/Восток |
4,6 |
20 |
42,10 |
Стеклопакет SSCC4-F4-K4 |
Юг |
8,5 |
20 |
30,54 |
Стеклопакет SSCC4-F4-K4 |
Север |
6,1 |
20 |
51,19 |
Стеклопакет SSCC4-F4-K4 |
Запад/Восток |
6,9 |
20 |
43,12 |
Как видно из этой таблицы, срок окупаемости стеклопакетов значительно меньше их срока службы, то есть их применение экономически оправдано. Доля стоимости остекления в конечной цене 1 м2 жилой площади приведена в следующей таблице. Как видно из этой таблицы изменение стоимости остекления несущественно сказывается на цене жилой площади, оно практически не заметно для потребителей, хотя дает существенный эффект в экономии энергии и обеспечении комфорта.
|
Бюджетное финансирование |
Долевое строительство |
Коммерческое жилье средней ценовой категории |
Элитное жилье |
Цена за 1 м2, долл. США |
$327 |
$600 |
$2 000 |
Доля остекления в цене 1 м2, % |
Традиционное остекление |
0,49% |
0,27% |
0,08% |
Стеклопакет 4М1-16Ar-4И |
1,22% |
0,67% |
0,20% |
Стеклопакет SSCC4-F4-K4 |
1,71% |
0,93% |
0,28% |
Выводы:
1. При проектировании остекления необходимо учитывать:
- ориентацию окна по сторонам света;
- климатические факторы местности;
- назначение помещения;
- вероятность и возможные последствия катастроф и террористических актов.
2. Необходимо использовать различные стекла в разных ситуациях:
- низкоэмиссионные с твердым или мягким покрытием;
- солнцеотражающие;
- прозрачные или цветные;
- однослойные или многослойные;
- отожженные или закаленные.
3. Кроме технических необходимо учитывать экономические и социальные факторы.
|
